CONCEPTO:
Una resistencia o resistor es un elemento que causa oposición al paso de la corriente, causando que en sus terminales aparesca una diferencia de tensión (un voltaje).
* Las resistencias se representan con la letra R y el valor de éstas se mide en Ohmios (Ω).
Las resistencias o resistores son fabricadas en una amplia variedad de valores. Hay resistencias con valores de Kilohmios (KΩ), Megaohmios (MΩ).
Estás dos últimas unidades se utilizan para representar resistencias muy grandes.
En la siguiente tabla vemos las equivalencias entre ellas:
-1 Kilohmio (KΩ) = 1,000 Ohmios (Ω)
-1 Megaohmio (MΩ) = 1,000,000 Ohmios (Ω)
-1 Megaohmio (MΩ) = 1,000 Kilohmios (KΩ)
Para poder saber el valor de las resistencias sin tener que medirlas, existe un código de colores de las resistencia que nos ayuda a obtener con facilidad este valor con sólo verlas.
Una resistencia o resistor es un elemento que causa oposición al paso de la corriente, causando que en sus terminales aparesca una diferencia de tensión (un voltaje).
* Las resistencias se representan con la letra R y el valor de éstas se mide en Ohmios (Ω).
Las resistencias o resistores son fabricadas en una amplia variedad de valores. Hay resistencias con valores de Kilohmios (KΩ), Megaohmios (MΩ).
Estás dos últimas unidades se utilizan para representar resistencias muy grandes.
En la siguiente tabla vemos las equivalencias entre ellas:
-1 Kilohmio (KΩ) = 1,000 Ohmios (Ω)
-1 Megaohmio (MΩ) = 1,000,000 Ohmios (Ω)
-1 Megaohmio (MΩ) = 1,000 Kilohmios (KΩ)
Para poder saber el valor de las resistencias sin tener que medirlas, existe un código de colores de las resistencia que nos ayuda a obtener con facilidad este valor con sólo verlas.
Para obtener la resistencia de cualquier elemento de un material específico, es necesario conocer algunos datos propios de éste, como son: su longitud, área transversal, resistencia específica o resistividad del material con que está fabricada.
Símbolo de la resistencia
La conductancia
La recíproca (inverso) de la resistencia es la conductancia.
La recíproca (inverso) de la resistencia es la conductancia.
Se representa generalmente por la letra G. Un circuito con elevada conductancia tiene baja resistencia, y viceversa.
*Una resistencia de 1 Ohmio (ohm) posee una conductancia de 1 mho
*Una resistencia de 1 Ohmio (ohm) posee una conductancia de 1 mho
*Una resistencia de 1000 Ohmios (ohms) posee una conductancia de 0.001 mho.
LAS RESISTENCIAS:
Las resistencias son fabricados en una gran variedad de formas y tamaños.
En las más grandes, el valor del resistor se imprime directamente en el cuerpo del mismo, pero en los más pequeños no es posible.

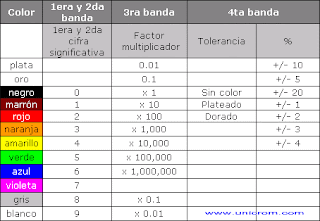

Para poder obtener con facilidad el valor de la resistencia / resistor se utiliza el código de colores
Sobre estos resistores se pintan unas bandas de colores. Cada color representa un número que se utiliza para obtener el valor final del resistor.
*Las dos primeras bandas indican las dos primeras cifras del valor del resistor.
*La tercera banda indica cuantos ceros hay que aumentarle al valor anterior para obtener el valor final de la resistor.
*La cuarta banda nos indica la tolerancia y si hay quinta banda, ésta nos indica su confiabilidad
Ejemplo:
Si un resistor tiene las siguiente bandas de colores:
rojo amarillo verde oro
2 4 5 +/- 5 %
*El resistor tiene un valor de 2400,000 Ohmios +/- 5 %
*El valor máximo de este resistor es: 25200,000 Ω
*El valor mínimo de este resistor es: 22800,000 Ω
*El resistor puede tener cualquier valor entre el máximo y mínimo calculados.
Si un resistor tiene las siguiente bandas de colores:
rojo amarillo verde oro
2 4 5 +/- 5 %
*El resistor tiene un valor de 2400,000 Ohmios +/- 5 %
*El valor máximo de este resistor es: 25200,000 Ω
*El valor mínimo de este resistor es: 22800,000 Ω
*El resistor puede tener cualquier valor entre el máximo y mínimo calculados.
