martes, 14 de julio de 2009

PRACTICAS OSCILOSCOPIO

MANTENIMIENTO A EQUIPOS DE COMPUTO

FUNCIONAMIENTO DEL OSCILOSCOPIO

lunes, 13 de julio de 2009

PRACTICAS MONITORES

MANTENIMIENTO A EQUIPOS DE COMPUTO
MONITORES




PRACTICA IMPRESORAS:






EL OSCILOSCOPIO

EL OSCILOSCOPIO



Un osciloscopio: es un instrumento de medición electrónico para la representación gráfica de señales eléctricas que pueden variar en el tiempo. Es muy usado en electrónica de señal, frecuentemente junto a un analizador de espectro.
Presenta los valores de las señales eléctricas en forma de coordenadas en una pantalla, en la que normalmente el eje X (horizontal) representa tiempos y el eje Y (vertical) representa tensiones. La imagen así obtenida se denomina oscilograma. Suelen incluir otra entrada, llamada "eje Z" o "Cilindro de Wehnelt" que controla la luminosidad del haz, permitiendo resaltar o apagar algunos segmentos de la traza.
* Determinar directamente el periodo y el voltaje de una señal.
* Determinar indirectamente la frecuencia de una señal.
* Determinar que parte de la señal es DC y cual AC.
* Localizar averias en un circuito.
* Medir la fase entre dos señales.


Este Determina que parte de la señal es ruido y como varia este en el tiempo. A primera vista un osciloscopio se parece a una pequeña televisión portatil, salvo una rejilla que ocupa la pantalla y el mayor número de controles que posee.En la siguiente figura se representan estos controles distribuidos en cinco secciones:

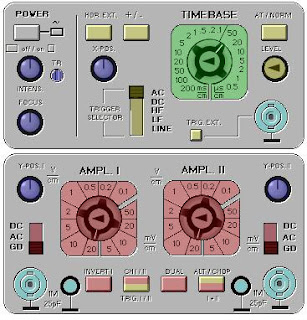

** Vertical. ** Horizontal. ** Disparo. ** Control de la visualización ** Conectores.



CLASIFICACIÒN:



Los osciloscopios, clasificados según su funcionamiento interno, pueden ser tanto analógicos como digitales, siendo el resultado mostrado idéntico en cualquiera de los dos casos, en teoría





ANALOGO:


para utilizar de forma correcta un osciloscopio analógico necesitamos realizar tres ajuste básicos:
La atenuación ó amplificación que necesita la señal. Utilizar el mando AMPL. para ajustar la amplitud de la señal antes de que sea aplicada a las placas de deflexión vertical. Conviene que la señal ocupe una parte importante de la pantalla sin llegar a sobrepasar los límites.
La base de tiempos. Utilizar el mando TIMEBASE para ajustar lo que representa en tiempo una división en horizontal de la pantalla. Para señales repetitivas es conveniente que en la pantalla se puedan observar aproximadamente un par de ciclos.
Disparo de la señal. Utilizar los mandos TRIGGER LEVEL (nivel de disparo) y TRIGGER SELECTOR (tipo de disparo) para estabilizar lo mejor posible señales repetitivas.
Por supuesto, también deben ajustarse los controles que afectan a la visualización: FOCUS (enfoque), INTENS. (intensidad) nunca excesiva, Y-POS (posición vertical del haz) y X-POS (posición horizontal del haz).

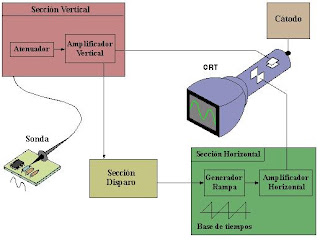

FUNCIONAMIENTO:




DIGITAL:

Los osciloscopios digitales poseen además de las secciones explicadas anteriormente un sistema adicional de proceso de datos que permite almacenar y visualizar la señal.

Cuando se conecta la sonda de un osciloscopio digital a un circuito, la sección vertical ajusta la amplitud de la señal de la misma forma que lo hacia el osciloscopio analógico:

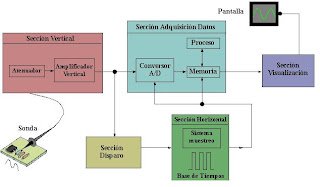

GRAFICO: FUNCIONAMIENTO DIGITAL.

El conversor analógico-digital del sistema de adquisición de datos muestrea la señal a intervalos de tiempo determinados y convierte la señal de voltaje continua en una serie de valores digitales llamados muestras. En la sección horizontal una señal de reloj determina cuando el conversor A/D toma una muestra. La velocidad de este reloj se denomina velocidad de muestreo y se mide en muestras por segundo.



Métodos de muestreo
Se trata de explicar como se las arreglan los osciloscopios digitales para reunir los puntos de muestreo. Para señales de lenta variación, los osciloscopios digitales pueden perfectamente reunir más puntos de los necesarios para reconstruir posteriormente la señal en la pantalla. No obstante, para señales rápidas (como de rápidas dependerá de la máxima velocidad de muestreo de nuestro aparato) el osciloscopio no puede recoger muestras suficientes y debe recurrir a una de estas dos técnicas:
Interpolación, es decir, estimar un punto intermedio de la señal basandose en el punto anterior y posterior.
Muestreo en tiempo equivalente. Si la señal es repetitiva es posible muestrear durante unos cuantos ciclos en diferentes partes de la señal para después reconstruir la señal completa.

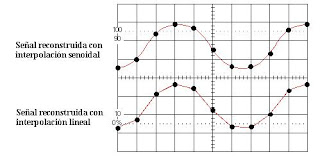

Muestreo en tiempo real con Interpolación
El método standard de muestreo en los osciloscopios digitales es el muestreo en tiempo real: el osciloscopio reune los suficientes puntos como para recontruir la señal. Para señales no repetitivas ó la parte transitoria de una señal es el único método válido de muestreo.
Los osciloscopios utilizan la interpolación para poder visualizar señales que son más rápidas que su velocidad de muestreo. Existen basicamente dos tipos de interpolación: Lineal: Simplemente conecta los puntos muestreados con lineas.Senoidal: Conecta los puntos muestreados con curvas según un proceso matemático, de esta forma los puntos intermedios se calculan para rellenar los espacios entre puntos reales de muestreo. Usando este proceso es posible visualizar señales con gran precisión disponiendo de relativamente pocos puntos de muestreo.



Muestreo en tiempo equivalente:
Algunos osciloscopios digitales utilizan este tipo de muestreo. Se trata de reconstruir una señal repetitiva capturando una pequeña parte de la señal en cada ciclo.Existen dos tipos básicos: Muestreo secuencial- Los puntos aparecen de izquierda a derecha en secuencia para conformar la señal. Muestreo aleatorio- Los puntos aparecen aleatoriamente para formar la señal .

martes, 7 de julio de 2009

IMPRESORAS

UNA IMPRESORA
es un periférico de ordenador que permite producir una copia permanente de textos o gráficos de documentos almacenados en formato electrónico, imprimiéndolos en medios físicos, normalmente en papel o transparencias, utilizando cartuchos de tinta o tecnología láser. Muchas impresoras son usadas como periféricos, y están permanentemente unidas al ordenador por un cable. Otras impresoras, llamadas impresoras de red, tienen un interfaz de red interno (típicamente wireless o Ethernet), y que puede servir como un dispositivo para imprimir en papel algún documento para cualquier usuario de la red.

Además, muchas impresoras modernas permiten la conexión directa de aparatos de multimedia electrónicos como las Memory Sticks o las memory cards, o aparatos de captura de imagen como cámaras digitales y escáneres. También existen aparatos multifunción que constan de impresora, escáner o máquinas de fax en un solo aparato. Una impresora combinada con un escáner puede funcionar básicamente como una fotocopiadora.

Hay varias tipos de impresoras, incluyendo las LCD, LED, térmica, de inyección de tinta, y de matriz de puntos, pero las más recomendadas son las impresoras laser.

CLASES DE IMPRESORAS

>Impresoras de rueda:
Son impresoras de impacto y de caracteres. El cabezal de impresión está constituido por una rueda metálica que contiene en su parte exterior los moldes de los distintos tipos. La rueda se desplaza perpendicularmente al papel a lo largo de un eje o varilla metálica paralela al rodillo donde se asienta el papel. La rueda está continuamente girando y cuando el tipo a escribir pasa delante de la cinta entintada se dispara, por la parte posterior al papel, un martillo que hace que el carácter se imprima en tinta sobre el papel.Una vez escrito el carácter, la rueda se desplaza a lo largo de la varilla, hacia su derecha, o pasa a la línea siguiente. Estas impresoras están en desuso


Impresoras de margarita:

Son impresoras de calidad de impresión, sin embargo son relativamente lentas. Los caracteres se encuentran modelados en la parte más ancha (más externa) de los sectores (pétalos) de una rueda metálica o de plástico en forma de margarita.
La margarita forma parte del cabezal de impresión. Un motor posiciona la hoja de margarita del carácter a imprimir frente a la cinta entintada, golpeando un martillo al pétalo contra la cinta, escribiéndose el carácter sobre el papel. El juego de caracteres se puede cambiar fácilmente sin más que sustituir la margarita.
Son análogas a las máquinas de escribir. Actualmente están fuera de uso.



Impresoras matriciales o de agujas.


Estas impresoras, también denominadas de matriz de puntos, son las más utilizadas con microordenadores y pequeños sistemas informáticos. Los caracteres se forman por medio de una matriz de agujas. Las agujas golpean la cinta entintada, trasfiriéndose al papel los puntos correspondientes a las agujas disparadas.
Los caracteres, por tanto, son punteados, siendo su calidad muy inferior a los caracteres continuos producidos por una impresora de margarita. No obstante, algunos modelos de impresoras matriciales, presentan la posibilidad de realizar escritos en semicalidad de impresión. Para ello, los caracteres se reescriben con los puntos ligeramente desplazados, solapándose los de la segunda impresión con los de la primera, dando una mayor apariencia de continuidad.


Impresoras de tambor.


Podemos encontrar, dentro de estas impresoras, dos tipos: Ambos tipos son impresoras de líneas y de impacto

•De tambor compacto: El tambor está constantemente girando, y cuando se posiciona una generatriz correspondiente a una determinada letra se imprimen simultáneamente EN la línea.
• De tambor de ruedas: son similares, sólo que cada circunferencia puede girar independientemente. Todos los caracteres de la línea de impresión se escriben a la vez, posicionándose previamente cada tipo en su posición correcta.
En lugar de una cinta entintada, estas impresoras suelen llevar una pieza de tela entintada del ancho del papel
Impresoras de barras.


Los caracteres se encuentran moldeados sobre una barra de acero que se desplaza de izquierda a derecha a gran velocidad, oscilando delante de la línea a escribir. El juego de caracteres está repetido varias veces (usualmente tres). Cuando los moldes de los caracteres a imprimir se posicionan delante de las posiciones en que han de quedar en el papel se disparan por detrás de éste unos martillos, imprimiéndose de esta forma la línea.
El número de martillos coincide con el número de caracteres por línea.



Impresoras de cadena.





El fundamento es exactamente igual al de las impresoras de barra. Ahora los caracteres se encuentran grabados en los eslabones de una cadena. La cadena se encuentra cerrada y girando constantemente a gran velocidad frente a la cinta entintada.














Impresoras térmicas.

Son similares a las impresoras de agujas. Se utiliza un papel especial termosensible que se ennegrece al aplicar calor.
El calor se transfiere desde el cabezal por una matriz de pequeñas resistencias en las que al pasar una corriente eléctrica por ellas se calientan, formándose los puntos en el papel.


**Estas impresoras pueden ser:**
• De caracteres: Las líneas se imprimen con un cabezal móvil.• De líneas: Contienen tantas cabezas como caracteres a imprimir por línea. Son más rápidos.

Impresoras de inyección de tinta.

El descubrimiento de esta tecnología fue fruto del azar. Al acercar accidentalmente el soldador, por parte de un técnico, a un minúsculo cilindro lleno de tinta, salió una gota de tinta pr oyectada, naciendo la inyección de tinta por proceso térmico. La primera patente referente a este tipo de impresión data del año 1951, aunque hasta el año 1983, en el que Epson lanzó la SQ2000, no fueron lo suficientemente fiables y baratas para el gran público.
Actualmente hay varias tecnologías, aunque son muy pocos los fabricantes a nivel mundial que las producen, siendo la mayoría de ellas de un mismo fabricante con una marca puesta por el que las vende. Canon (que le proporciona las piezas a Hewlett Packard) y Olivetti son los más importantes dentro de este tipo.
El fundamento físico es similar al de las pantallas de vídeo. En lugar de transmitir un haz de electrones se emite un chorro de gotas de tinta ionizadas que en su recorrido es desviado por unos electrodos según la carga eléctrica de las gotas. El carácter se forma con la tinta que incide en el papel. Cuando no se debe escribir, las gotas de tinta se desvían hacia un depósito de retorno, si es de flujo contínuo, mientras que las que son bajo demanda, todas las usadas con los PC´s, la tinta sólo circula cuando se necesita. Los caracteres se forman según una matriz de puntos. Estas impresoras son bidireccionales y hay modelos que imprimen en distintos colores.

Impresoras electrostáticas.


Las impresoras electrostáticas utilizan un papel especial eléctricamente conductor (de color gris metálico). La forma de los caracteres se produce por medio de cargas eléctricas que se fijan en el papel por medio de una hilera de plumillas que abarcan el ancho del papel. Posteriormente a estar formada eléctricamente la línea, se la hace pasar, avanzando el papel, por un depósito donde se la pulveriza con un líquido que contiene suspendidas partículas de tóner (polvo de carbón). Las partículas son atraídas en los puntos que conforman el carácter. Estas impresoras de línea son muy rápidas.

Impresoras láser.

Estas impresoras tienen en la actualidad una gran importancia por su elevada velocidad, calidad de impresión, relativo bajo precio y poder utilizar papel normal.
Su fundamento es muy parecido al de las máquinas de fotocopiar. La página a imprimir se transfiere al papel por contacto, desde un tambor que contiene la imágen impregnada en tóner.
La impresión se realiza mediante radiación láser, dirigida sobre el tambor cuya superficie tiene propiedades electrostáticas (se trata de un material fotoconductor, tal que si la luz incide sobre su superficie la carga eléctrica de esa superficie cambia).




IMPRESORAS LED:

Son análogas a las láser, con la única diferencia que la imagen se genera desde una hilera de diodos, en vez de un láser. Al ser un dispositivo fijo, son más compactas y baratas, aunque la calidad es peor. Algunas de las que se anuncian como láser a precio barato, son de esta tecnología, por ejemplo Fujitsu y OKI.


jueves, 30 de abril de 2009

VIDEO DE MANTENIMIENTO

http://www.youtube.com/watch?v=BCcRIwuaxL0&feature=related

http://www.youtube.com/watch?v=_X8bET90pVA&feature=related

http://www.youtube.com/watch?v=aBbf4yg2058&feature=related

lunes, 27 de abril de 2009

domingo, 26 de abril de 2009

DIODOS

El diodo semiconductor es el dispositivo semiconductor más sencillo y se puede encontrar, prácticamente en cualquier circuito electrónico.


Los diodos se fabrican en versiones de silicio y de germanio.



Símbolo del diodo ( A - ánodo, K - cátodo)

Los diodos constan de dos partes, una llamada N y la otra llamada P, separados por una juntura llamada barrera o unión. Esta barrera o unión es de 0.3 voltios en el diodo de germanio y de 0.6 voltios aproximadamente en el diodo de silicio.


Principio de operación de un diodo
El semiconductor tipo N tiene electrones libres (exceso de electrones) y el semiconductor tipo P tiene huecos libres (ausencia o falta de electrones)

Cuando una tensión positiva se aplica al lado P y una negativa al lado N, los electrones en el lado N son empujados al lado P y los electrones fluyen a través del material P mas allá de los límites del semiconductor.
De igual manera los huecos en el material P son empujados con una tensión negativa al lado del material N y los huecos fluyen a través del material N.

En el caso opuesto, cuando una tensión positiva se aplica al lado N y una negativa al lado P, los electrones en el lado N son empujados al lado N y los huecos del lado P son empujados al lado P. En este caso los electrones en el semiconductor no se mueven y en consecuencia no hay corriente

El diodo se puede hacer trabajar de 2 maneras diferentes:

Polarización directa

Es cuando la corriente que circula por el diodo sigue la ruta de la flecha (la del diodo), o sea del ánodo al cátodo. En este caso la corriente atraviesa el diodo con mucha facilidad comportándose prácticamente como un corto circuito.


Polarización inversaEs cuando la corriente en el diodo desea circular en sentido opuesto a la flecha (la flecha del diodo), o se del cátodo al ánodo. En este caso la corriente no atraviesa el diodo, y se comporta prácticamente como un circuito abierto.



Nota: El funcionamiento antes mencionado se refiere al diodo ideal, ésto quiere decir que el diodo se toma como un elemento perfecto (como se hace en casi todos los casos), tanto en polarización directa como en polarización inversa.

PARTES DE UN DIODO:


CLASES DE DIODOS:

Diodos rectificadores

Diodos de tratamiento de señal (RF)

Diodos de capacidad variable (varicap)

Diodos Zener

Fotodiodos

Diodos luminiscentes (LED)

BOBINAS

La bobina o inductor es un elemento que reacciona contra los cambios en la corriente a través de él,generando un voltaje que se opone al voltaje aplicado y es roporcional al cambio de la corriente.


Su fabricacion es un hilo conductor o material ferromagnetico o de aire,su medide es en Henrio (h).


Cierto número de vueltas de cable que introducen inductancia magnética en un circuito
eléctrico para producir flujo magnético o para reaccionar mecánicamente a variaciones
de flujo magnético

CLASES DE BOBINAS..



Existen dos tipos de bobinas que son las fijas y las variables.

FIJAS: las bobinas fijas se dividne en dos clases que son las de nucleo de aire y la de nucleo de solido.

La bobina de nucleo de aire: estas bobinas se utilizan en frecuencias elevadas, podemos encontrar las bobinas llamas solenoide que es un alambre de forma de espiral en la que circula corriente electrica.

La bobina de nucleo de solido: esta bobina contiene permeabilidad magnetica y por esto tiene valores altos de ductividad su nucleo es hecho de un material ferreomagnetico.

Tambien podemos encontrarotras bobinas ferreomagneticas que son:

Las bobinas de nido de abeja: se utilizan en los radios para la sincronisacion de una onda media y larga, lo bueno de su estructura puede conseguir valores altos de inductividad en un volumen minimo.

Las bobinas de nucleo toroidal: una virtud de la bobina es que su flujo magnetico no se dispersa hacia el exterior siendo estas muy bueenas en el rendimiento y precision.

Las bobinas de ferrita: son cilindricas son muy importantes porque tiene un receptor para cuando se balla hacer una practica.

VARIABLES: estas bobinas son ajustebles porque su conductividad se produca por el desplasamiento del nucleo, tambien podemos encontar bobinas blindadas que estan recubiertas de un elemento metalico el cual su funcion es limitar el flujo electromagnetico que es creado por la propia bobina, pero su problema es que puede afectar los elementos cercanos.

VARIABLES: estas bobinas son ajustebles porque su conductividad se produca por el desplasamiento del nucleo, tambien podemos encontar bobinas blindadas que estan recubiertas de un elemento metalico el cual su funcion es limitar el flujo electromagnetico que es creado por la propia bobina, pero su problema es que puede afectar los elementos cercanos.

IDENTIFICACION DE BOBINAS

Las bobinas como las resistencias se identifican por una tabla de colores, el cual se mide en microhenrios.

viernes, 24 de abril de 2009

CONDENSADORES:

Básicamente un condensador es un dispositivo capaz de almacenar energía en forma de campo eléctrico. Está formado por dos armaduras metálicas paralelas (generalmente de aluminio) separadas por un material dieléctrico.
Va a tener una serie de características tales como capacidad, tensión de trabajo, tolerancia y polaridad, que deberemos aprender a distinguir
Aquí a la izquierda vemos esquematizado un condensador, con las dos láminas = placas = armaduras, y el dieléctrico entre ellas. En la versión más sencilla del condensador, no se pone nada entre las armaduras y se las deja con una cierta separación, en cuyo caso se dice que el dieléctrico es el aire.









Capacidad: Se mide en Faradios (F), aunque esta unidad resulta tan grande que se suelen utilizar varios de los submúltiplos, tales como microfaradios (µF=10-6 F ), nanofaradios (nF=10-9 F) y picofaradios (pF=10-12 F).

Tensión de trabajo: Es la máxima tensión que puede aguantar un condensador, que depende del tipo y grososr del dieléctrico con que esté fabricado. Si se supera dicha tensión, el condensador puede perforarse (quedar cortocircuitado) y/o explotar. En este sentido hay que tener cuidado al elegir un condensador, de forma que nunca trabaje a una tensión superior a la máxima.

Tolerancia: Igual que en las resistencias, se refiere al error máximo que puede existir entre la capacidad real del condensador y la capacidad indicada sobre su cuerpo.

Polaridad: Los condensadores electrolíticos y en general los de capacidad superior a 1 µF tienen polaridad, eso es, que se les debe aplicar la tensión prestando atención a sus terminales positivo y negativo. Al contrario que los inferiores a 1µF, a los que se puede aplicar tensión en cualquier sentido, los que tienen polaridad pueden explotar en caso de ser ésta la incorrecta.

los transistores se representan mediante su símbolo, el número de transistor (Q1, Q2, ...) y el tipo de transistor









selección de los transistores más típicos, mostrando su encapsulado y distribución de patillas(para ver mas amplio dar clic sobre la imagen)























Tipos de transistores. Simbología
